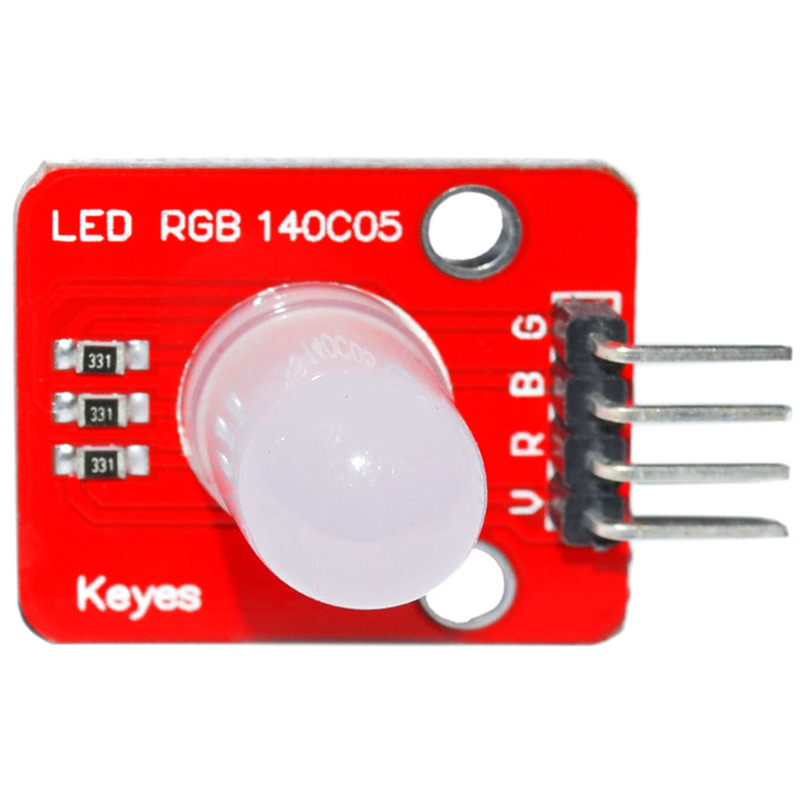

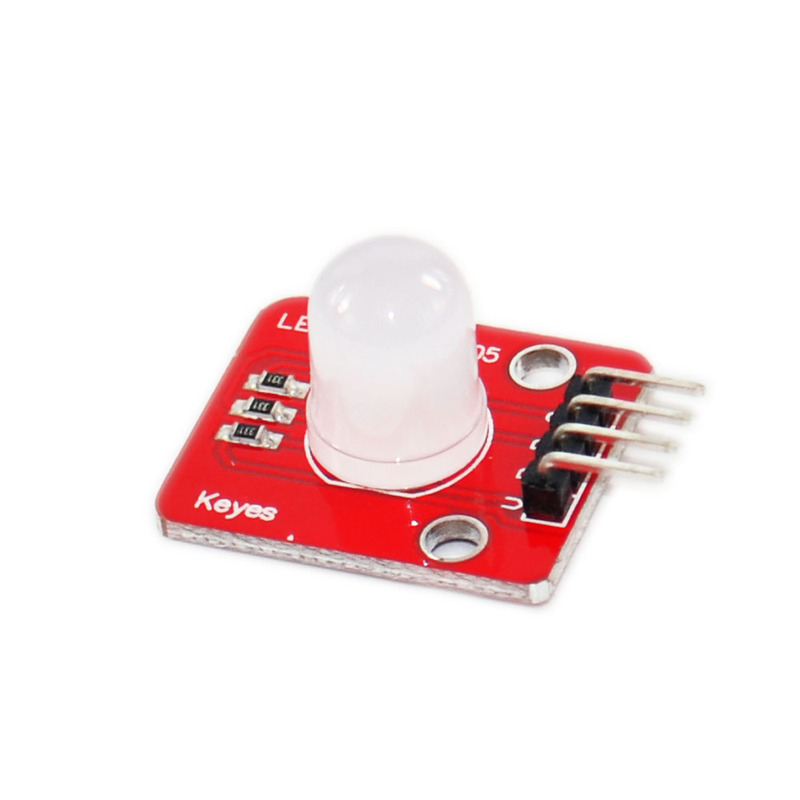

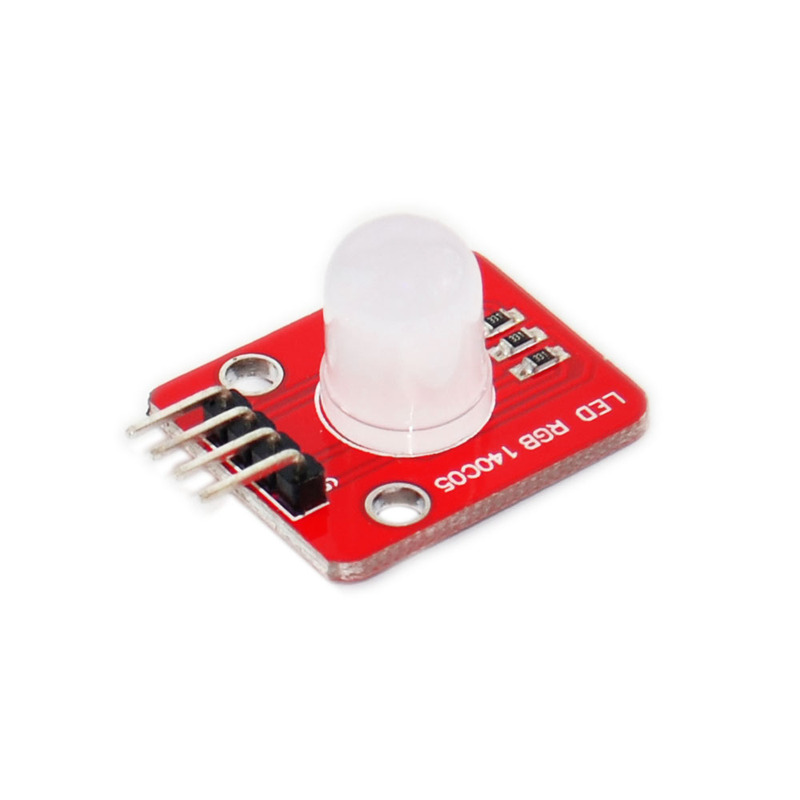

电子积木RGB全彩LED模块 10mm高亮全彩LED 兼容arduino micro bit
价格:
4.50
销量:0
库存量: 0
产品详情
编号: MD0157 名称: 模块
颜色: 红色 品牌: keyes

一、产品参数:

尺寸:25*21mm

重量:4g

颜色:全彩 红绿蓝三基色

亮度:高亮

电压:5V

输入:数字电平

接口:Arduino 4P接口

平台:开发板、单片机

二、产品特性:

三基色原理显示多重颜色

通过PWM端口控制实现全彩显示

PWM接口可直接驱动

三、模块功能测试

硬件要求

控制器 × 1

USB数据线 × 1

全彩LED模块 × 1

模块与开发板连接如下:

测试代码:

int redpin = 11; //select the pin for the red LED

int bluepin =10; // select the pin for the  blue LED

int greenpin =9;// select the pin for the green LED

int val;

void setup() {

 pinMode(redpin, OUTPUT);

 pinMode(bluepin, OUTPUT);

 pinMode(greenpin, OUTPUT);

 Serial.begin(9600);

}

void loop()

{

for(val=255; val>0; val--)

 {

  analogWrite(11, val);

  analogWrite(10, 255-val);

  analogWrite(9, 128-val);

  delay(1);

 }

for(val=0; val<255; val++)

 {

  analogWrite(11, val);

  analogWrite(10, 255-val);

  analogWrite(9, 128-val);

  delay(1);

 }

Serial.println(val, DEC);

}

直接将上述代码copy IDE,点击upload ,稍等几秒你就可以看到一个全彩的LED诞生了
