keyes micro bit 传感器V2扩展板 红色环保
编号: KE0139
价格:
28.00
销量:0
名称: 扩展板
颜色: 红色
品牌: keyes
产品详情


在教育市场中,因micro bit控制板越来越受到人们的欢迎。然而,

单独一块micro bit控制板在和其他传感器 模块接线测试很不方便。

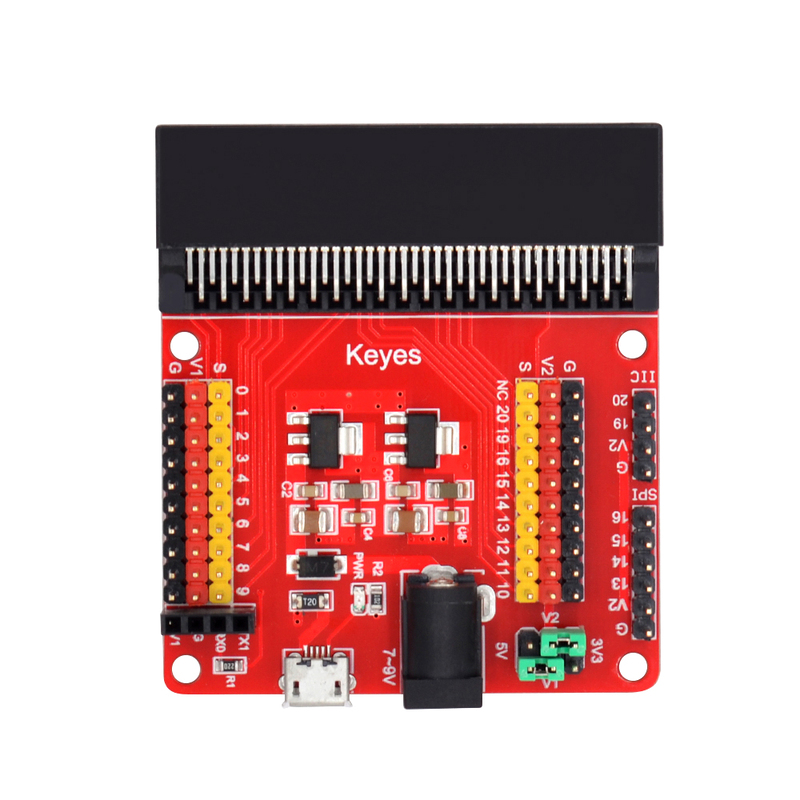

为此我们特别设计了keyes micro bit 传感器V2扩展板。

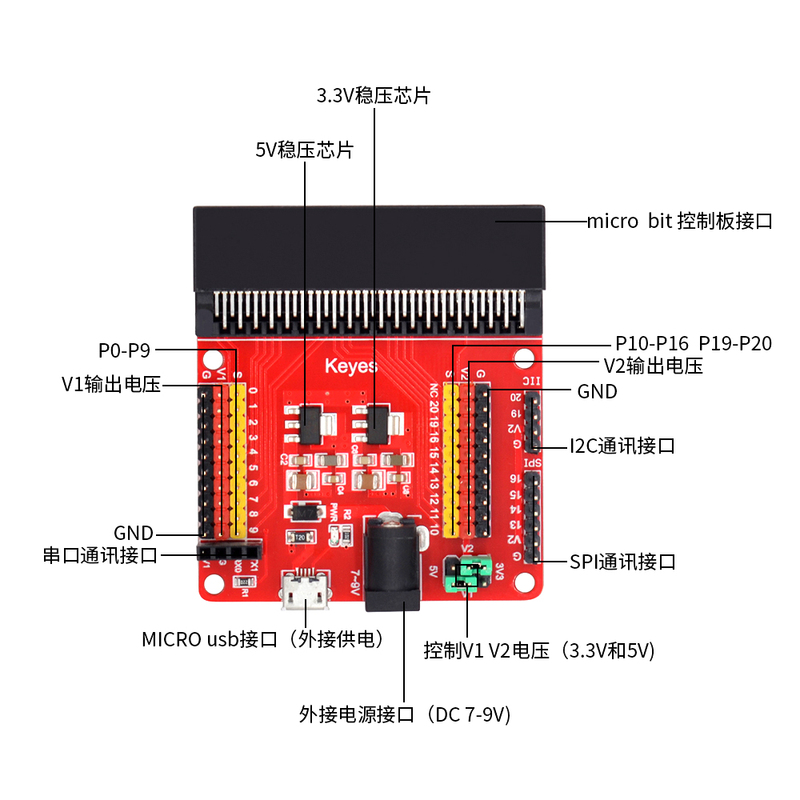

micro bit 传感器V2扩展板不仅将micro bit控制板上的PIO口全部

引出并扩展成3PIN接口(GND VCC 信号端),方便micro bit控制板和传感器模块连接;

同时扩展板还将micro bit控制板上的

常用的串口通信接口、I2C通信接口、SPI通信接口用间距为2.54mm的排针或排母引出,

大大方便了micro bit控制板和其他通信设备连接通信。

扩展板给micro bit控制板供电时,我们可以选择利用黑色DC头输入DC 7-9V

和利用micro USB接口输入DC 5V两种方法。扩展板给传感器供电时,

我们可以通过V1 V2跳线帽连接选择供电电压,

可选择3.3V和5V两种。

特别注意:由于扩展板外接传感器模块工作时,AMS1117-3.3V和NCP1117ST50T3G

芯片工作电流过大,容易发烫,使用时特别注意,避免触碰这两个芯片,导致烫伤。


两种电源输入方式:黑色DC头输入DC 7-9V

            micro USB接口输入DC 5V

两种电压输出选择:V1 V2跳线帽连接选择电压输出

            可选择3.3V和5V

自带1个电源指示灯

将所有micro bit控制板的PIO扩展成3PIN接口

引出1个串口通信接口

引出1个I2C通信接口

引出1个SPI通信接口

尺寸:65x56x15mm

重量:31g


兼容控制器

micro bit控制板
